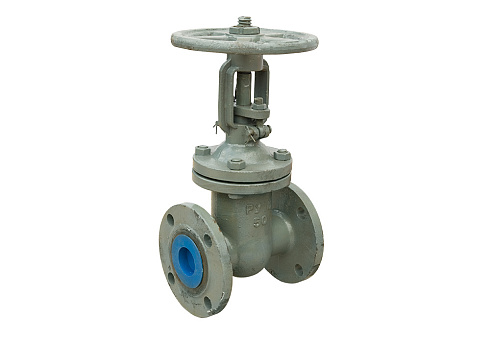

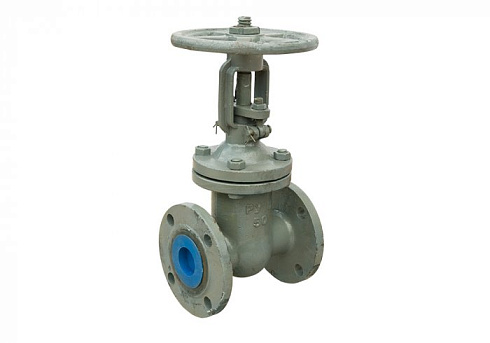

Задвижка предназначена для установки в качестве запорного устройства на трубопроводах по транспортировке воды, пара, а так же других жидких сред неагрессивных к материалам задвижки.
Характеристики производителя:
Присоединение к трубопроводу - фланцевое. Фланцы корпуса по ГОСТ 12819- 80 на PN 1.6 МПа (16 кгс/см2). Ответные фланцы по ГОСТ 12820-80 и ГОСТ 12821- 80 на PN 1.6 МПа (16 кгс/см2).
Присоединительные размеры и размеры уплотнительных поверхностей по ГОСТ 12815-80 исполнение
Установочное положение задвижки приводом (маховиком) вверх. Допускается отклонение от вертикали до 90 в любую сторону.
Направление подачи рабочей среды - любое.
Рабочее положение затвора полностью открыто или полностью закрыто. Использование задвижки в качестве дросселирующего устройства не допускается.
Строительная длина задвижки по ГОСТ 3706-83.
Климатическое исполнение У1 (ГОСТ 15150-69).
Материалы основных деталей задвижки:
Корпус, крышка - сталь 35Л;
Уплотнительные поверхности затвора - нержавеющая сталь;
Клин — сталь 20X13;
Установленный средний срок службы — не менее 15 лет.
Состав поставки:
- Задвижка - 1 шт.;
- Паспорт - 1 шт./партия.
| Тип товара | Задвижки стальные |
| Условное обозначение в таблице фигур | 30с41нж |
| Производитель | Китай |
| Тип соединения | Фланец |
| Номинальный диаметр DN | 150 |
| Привод | Ручной |
| Рабочее давление, МПа | 1.6 |
| Диаметр условный DN, мм | 150 |
| Материал корпуса | Сталь |
| Рабочая среда | вода |
| Вес | 45,1 |
| Диаметр отверстий, мм | 22 |
| Единица измерения | шт |
| Класс герметичности | "А" по ГОСТ 9544-2005 |
| Количество отверстий, шт. | 8 |
| Максимальная температура рабочей среды, С° | 425 |
| Материал клина | сталь 35Л |
| Материал крышки | сталь 35Л |
| Материал уплотнения | Нерж. сталь |
| Номинальное давление PN,МПа | 16 |
| Объем | 0,04914 |
| Средний ресурс, циклов | 3000 |
| Срок гарантии производителя, лет | 1 |
| Срок службы, лет | 15 |
