Краны шаровые латунные STI обжимные для металлопластиковых труб
STI представляет профессиональную линейку обжимных латунных шаровых кранов, созданных специально для быстрого, надежного и долговечного монтажа систем отопления, горячего (ГВС) и холодного (ХВС) водоснабжения.
Конструкция с обжимным (цанговым) соединением позволяет монтировать трубопроводы без использования дорогостоящего прессовочного оборудования - достаточно обычного рожкового ключа. Компактная алюминиевая ручка-«бабочка» с полимерным покрытием идеальна для установки в коллекторных шкафах, нишах и других стесненных условиях.
Модификации под любые задачи монтажа:
Прямой Обжим – Обжим
Предназначен для прямого соединения двух участков металлопластиковой или PEX-трубы. Идеально подходит для локального ремонта, врезки в готовую трассу или сборки распределительных узлов.
Прямой Обжим – Муфта (ВР)
Используется для надежного перехода с металлопластиковой трубы на резьбовой фитинг, коллектор, фильтр, счетчик или сантехнический прибор с наружной резьбой.

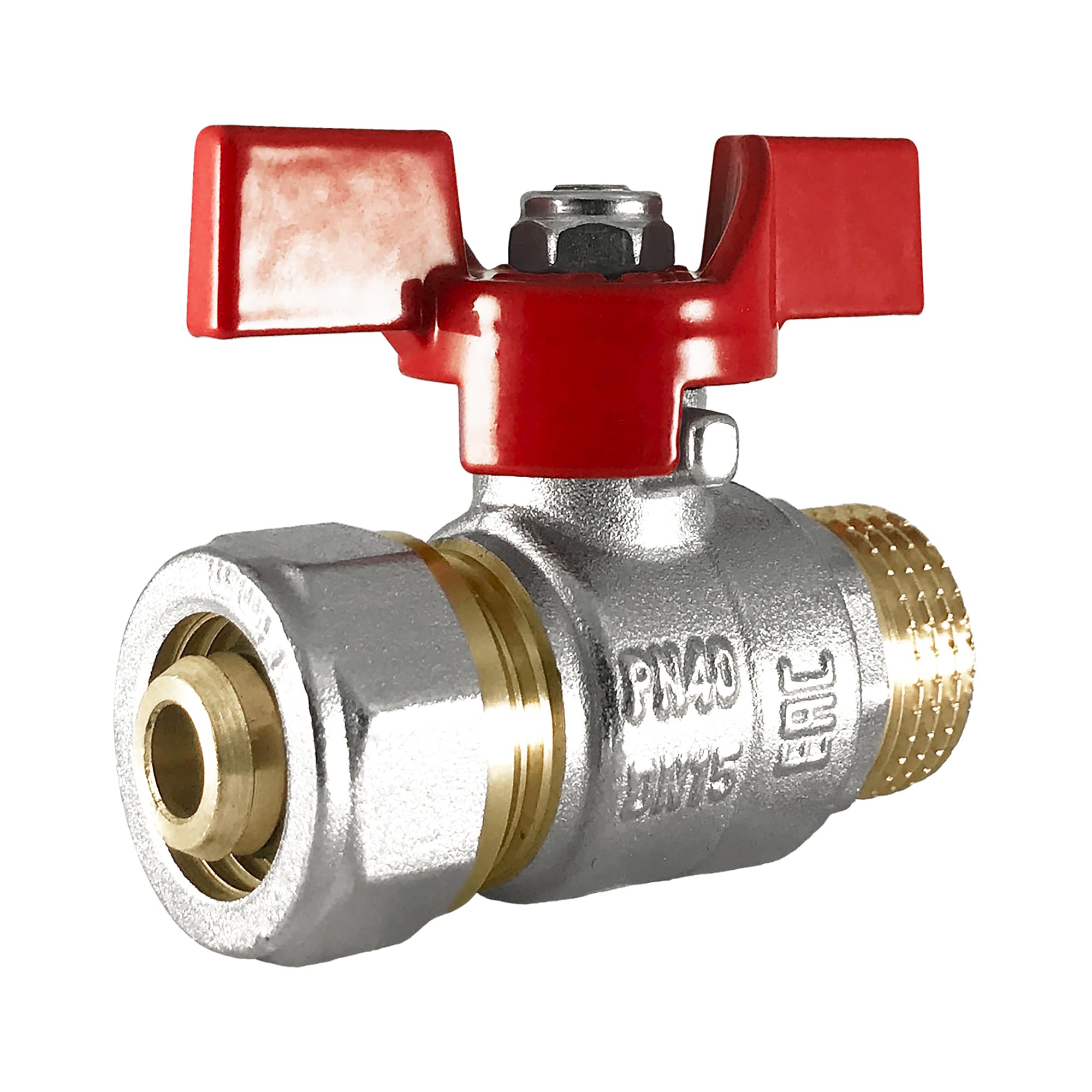

Прямой Обжим – Штуцер (НР)
Применяется для прямого подключения трубы к оборудованию, коллекторным группам, радиаторам отопления или запорной арматуре с внутренней резьбой
Почему профессиональные монтажники и снабженцы выбирают STI?
-
Высококлассная латунь (CW617N): Корпус, шток и затворный шар выполнены из качественной горячепрессованной латуни. Никелевое покрытие защищает кран от вымывания цинка и коррозии.
-
Ремонтопригодный сальниковый узел: В отличие от дешевых неразборных кранов, STI оснащен поджимной гайкой уплотнения штока. При протечке по штоку достаточно подтянуть гайку сальника, не меняя весь кран.
-
Термостойкость до +150°C: Высокотемпературный фторопласт (PTFE) уплотнения шара и штока стабильно выдерживает жесткие температурные режимы систем отопления и пара.
-
Полнопроходная конструкция: Кран обеспечивает максимальный проток без заужения диаметра и потерь давления в системе (класс герметичности «А» по ГОСТ 9544-2015).
-
Рекордная надежность: Гарантированный срок службы составляет 10 лет, а средний ресурс — 25 000 циклов (соответствие ГОСТ Р 27.002-2009). Официальная гарантия — 7 лет!
Технические характеристики серии
| Наименование параметра | Значение для линейки обжимных кранов STI | Стандарт / Обоснование |
|---|---|---|
| Диаметр номинальный (DN) | 15 (под трубу 16 мм), 20 (под трубу 20 мм) | ГОСТ 6357-81 |
| Номинальное давление (PN) | 4.0 МПа (40 бар) | ГОСТ 26349-84 |
| Класс герметичности затвора | Класс А (полная герметичность) | ГОСТ 9544-2015 |
| Температура рабочей среды | от +1 °C до +150 °C | ГОСТ 24856-2014 |
| Тип прохода | Полнопроходной | ГОСТ 21345-2005 |
| Климатическое исполнение | УХЛ4 (эксплуатация в отапливаемых помещениях) | ГОСТ 15150-69 |
| Средний ресурс до замены | 25 000 циклов | ГОСТ Р 27.002-2009 |
| Установка на трубопроводе | Произвольная (любое пространственное положение) | — |
Номенклатурный ряд и габаритные размеры
Точные геометрические характеристики изделий для подбора монтажных пространств и составления спецификации проекта:
| Тип соединения | Размер (D х Резьба) | L (мм) | H (мм) | L1 (мм) | H1 (мм) | S1 (мм) | S (мм) | Масса (г) |
|---|---|---|---|---|---|---|---|---|
| Обжим - Обжим | 16 | 61.5 | 33.8 | 54 | 37.3 | 24 | 22 | 176 |
| Обжим - Обжим | 20 | 72.0 | 35.8 | 54 | 39.3 | 30 | 27 | 245 |
| Обжим - Штуцер (НР) | НР 16х½" | 55.2 | 33.8 | 54 | 37.3 | 24 | 22 | 146 |
| Обжим - Штуцер (НР) | НР 20х¾" | 63.5 | 35.8 | 54 | 39.3 | 30 | 27 | 206 |
| Обжим - Муфта (ВР) | ВР 16х½" | 50.7 | 33.8 | 54 | 37.3 | 24 | 26 | 148 |
| Обжим - Муфта (ВР) | ВР 20х¾" | 56.8 | 35.8 | 54 | 39.3 | 30 | 31 | 196 |
*Условные обозначения: L — полная длина фитинга в сборе; H — высота от оси затвора до верха ручки; L1 — длина ручки-бабочки; S, S1 — монтажный размер под ключ.
Состав поставки (Комплектность)
- Шаровой кран STI в сборе (корпус из никелированной латуни, шток, затворный шар, тефлоновые уплотнения PTFE).
- Алюминиевая ручка-«бабочка» красного цвета с защитным полимерным покрытием.
- Крепежная гайка ручки с защитным антикоррозийным покрытием (установлена на штоке).
- Полный комплект обжимных элементов (цанг): накидные латунные гайки и латунные разрезные обжимные кольца (сухари) — установлены на патрубках крана в зависимости от модификации (1 или 2 комплекта).
- Технический паспорт изделия с совмещенным руководством по эксплуатации по ГОСТ 2.601 — 1 экземпляр на каждую групповую упаковку (коробку).
| Тип товара | Краны |
| Производитель | STI |
| Тип соединения | Штуцер ∣ Цанга |
| Тип рукояти | Бабочка |
| Управление | Ручное |
| Номинальный диаметр DN | 20 |
| Тип резьбы | Наружная |
| Привод | Ручной |
| Рабочее давление, МПа | 4.0 |
| Диаметр условный DN, мм | 20 |
| Материал корпуса | Латунь |
| Присоединительный размер | 20х¾" |
| Номинальный диаметр резьбы | ¾" |
| Рабочая среда | Вода |
| Вес | 0,189 |
| Единица измерения | шт |
| Класс герметичности | "А" по ГОСТ 9544-2015 |
| Количество в большой упаковке | 100 |
| Количество в упаковке | 10 |
| Максимальная температура рабочей среды, С° | 95 |
| Материал уплотнительных колец | PTFE (фторпласт Ф-4) |
| Материал шара | Латунь (покрытие хром) |
| Материал шпинделя | Латунь (никель) |
| Номинальное давление PN,МПа | 40 |
| Объем | 0,0005 |
| Средний ресурс, циклов | 25000 |
| Срок гарантии производителя, лет | 7 |
| Срок службы, лет | 10 |
| Уплотнение шара | PTFE (фторпласт Ф-4) |
| Цвет рукояти | Красный |
